双路数显表（96×48） - 智能显示仪

产品简述
详细资料

LX系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

产品概述

LX系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

LX系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

产品特点

   ◆ 专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
   ◆ 万能信号输入，通过菜单设置即可配接常用热工信号。
   ◆ 可在线修改显示量程、变送输出范围、报警值及报警方式。
   ◆ 软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
   ◆ 数字化校准技术，无电位器等可调部件。
   ◆ 具备光电隔离的变送输出功能。
   ◆ 具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。

主要技术参数

   ◆ 测量/传输系统准确度：±0.2%×F•S±0.1%×F•S(需订制)
   ◆ 数字显示位：双排四位显示，浮点小数。
   ◆ 采样速度：高达100ms/次
   ◆ 显示分辨率：末位1个字。
   ◆ 温度漂移:<50ppm
   ◆ 冷端温度补偿准确度:±1℃（预热30分钟）
   ◆ 测量热电阻时允许的引线电阻:≤15Ω
   ◆ 工作温度:工业级标准－10~+55℃
   ◆ 输入阻抗:电流：100Ω；电压：500 KΩ
   ◆ 输出阻抗:4-20mA输出时0~550Ω；0-10mA输出时0~1KΩ
   ◆ 变送输出纹波:≤50mVp-p
   ◆ 报警继电器触点容量：AC220V ，1A；DC24V，2A（阻性负载）
   ◆ 通讯接口: RS232 或 RS485通讯协议: 国际标准的MODBUS-RTU协议
   ◆ 通讯距离: RS485：节点数≤256（不加中继时），距离≤1000米（波特率9600时）
   ◆ 配电（回路供电）输出电压:DC24±1V 30mA，过流自动保护。
   ◆ 绝缘强度(输入/输出/通讯/电源之间)：不小于1500V.AC一分钟。
   ◆ 绝缘阻抗(电源/输入/输出/通讯之间): 不小于100MΩ。
   ◆ 抗电磁干扰能力：EMC≥2000V（符合IEC61000标准）。
   ◆ 工作中允许大气压力: 80-106kPa。
   ◆ 工作中允许相对湿度 :10-90％RH（40℃时）
   ◆ 储运过程中允许环境温度: -40-+80℃
   ◆ 供电电源：交流：AC220V（允变范围95～265V）
直流：DC24V（允变范围16～28V）
   ◆ 使用条件：安装位置不得有强烈的机械振动、冲击，以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响，空气中不得有对金属、塑料件起腐蚀作用的气体。

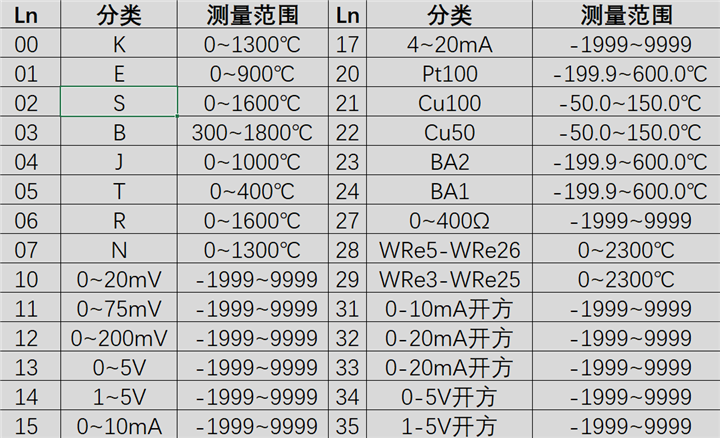

万能分度号选型表

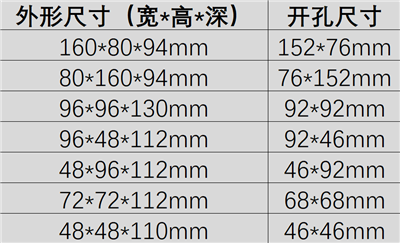

外形及开孔尺寸

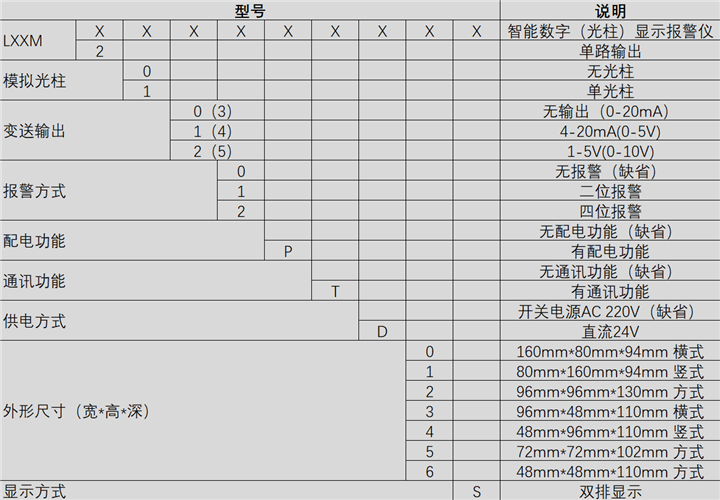

选型说明

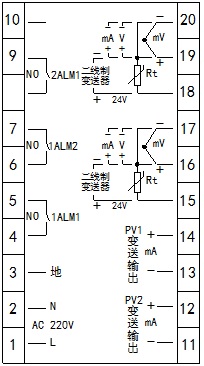

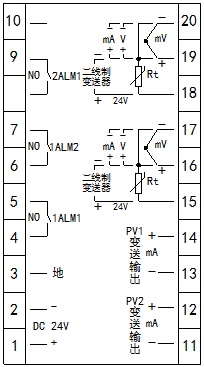

接线图
